愛彼電路·高精密PCB電路板研發生產廠家

微波電路板·高頻板·高速電路板·雙面多層板·HDI電路板·軟硬結合板

報價/技術支持·電話:0755-23200081郵箱:sales@ipcb.cn

埋盲孔電路板

埋盲孔電路板

  • 藍油多層盲孔電路板
    藍油多層盲孔電路板

    品    名:藍油多層盲孔電路板

    板    材:FR4

    層    數:4層

    板    厚:1.0mm

    銅    厚:1oz

    顏    色:藍油

    表面處理:沉金

    線寬線距:2.5mil/2.5mil

    最小孔徑:0.2mm

    特殊工藝:L1-L2盲孔



    產品詳情 技術參數

    很多電器中都要使用金手指板,例如主板,機箱等電氣連接引腳,由于其銅箔上鍍有一層薄薄的鎳金,所以稱為“金手指”。在計算機內存模塊,圖形卡中,我們可以 看到一排金色的導電觸點,它們被稱為“金色手指”。 PCB設計和生產行業中的金手指(或邊緣連接器)使用連接器連接器作為外部連接網絡的出口。 接下來,讓我們了解PCB中金手指的處理方法和一些細節。


    1) 對于經常需要插拔的PCB板,為了增加金手指的耐磨性,金手指通常需要電鍍硬金。

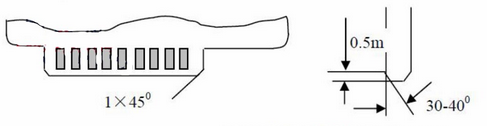

    2) 金手指需要倒角,通常是45°,其他角度如20°、30°等。如果設計中沒有倒角,則有問題;如下圖,箭頭所示為45°倒角:

    金手指倒角

    3) 金手指需要做整塊阻焊開窗處理,PIN 不需要開鋼網;

    4) 沉錫、沉銀焊盤需要距離手指頂端最小距離14mil;建議設計時焊盤距離手指位1mm 以上,包括過孔焊盤;

    5) 金手指的表層不要鋪銅;

    我司專業從事PCB制造有多年豐富的PCB制造經驗,致力于以
    合理的價格為全球客戶提供快速、高品質的PCB板,每一塊電路板都按照嚴格的標準制作,符合IPC 、
    RoHS等標準,確保PCB電路板滿足客戶要求。歡迎咨詢!



    品    名:藍油多層盲孔電路板

    板    材:FR4

    層    數:4層

    板    厚:1.0mm

    銅    厚:1oz

    顏    色:藍油

    表面處理:沉金

    線寬線距:2.5mil/2.5mil

    最小孔徑:0.2mm

    特殊工藝:L1-L2盲孔
