高頻板材介紹|高頻板材生產廠家有哪些?
2020-07-09
瀏覽次數:2535
分享到:

  想要設計生產pcb高頻板,但是不知道有些什么好的高頻板材,高頻板材生產廠家具體有哪些?今天iPCB小編為大家整理了一些,一起來看看吧!也許對你設計及生產高速pcb有所幫助。

  什么是PCB高頻板?

  高頻板是指電磁頻率較高的特種線路板,用于高頻率(頻率大于300MHZ或者波長小于1米)與微波(頻率大于3GHZ或者波長小于0.1米)領域的PCB,是在微波基材覆銅板上利用普通剛性線路板制造方法的部分工序或者采用特殊處理方法而生產的電路板。一般來說,高頻板可定義為頻率在1GHz以上線路板。

  隨著科學技術的快速發展,越來越多的設備設計是在微波頻段(>1GHZ)甚至與毫米波領域(77GHZ)以上的應用(例如現在很火的車載77GHz毫米波天線),這也意味著頻率越來越高,對線路板的基材的要求也越來越高。比如說基板材料需要具有優良的電性能,良好的化學穩定性,隨電源信號頻率的增加在基材上的損失要求非常小,所以高頻板材的重要性就凸現出來了。

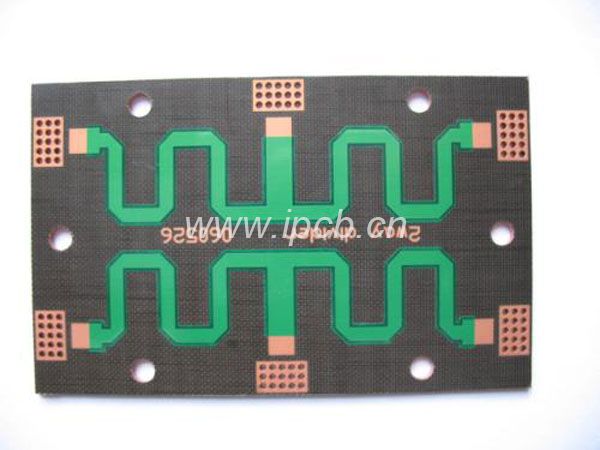

pcb高頻板材

  PCB高頻板材的分類

  1、以材質分

  a. 有機材質:酚醛樹脂、玻璃纖維/環氧樹脂、Polyimide、BT/Epoxy等皆屬之。

  b. 無機材質:鋁、Copper-invar-copper、ceramic等皆屬之。主要取其散熱功能

  2、以成品軟硬區分

  a. 硬板 Rigid PCB 。

  b.軟板 Flexible PCB 。

  c.軟硬板 Rigid-Flex PCB。

  3、以結構分

  a.單面板

  b.雙面板

  c.多層板

  4、依用途分

  通信/耗用性電子/軍用/計算機/半導體/電測板…


  常用的高速板材廠家

  1、羅杰斯Rogers

  RO4003、RO3003、RO4350、RO5880等。

  RO3000系列:基于陶瓷填充的PTFE電路材料,型號有:RO3003、RO3006、RO3010、RO3035高頻層壓板。

  RT6000系列:基于陶瓷填充的PTFE電路材料,為需要高介電常數的電子電路和微波電路而設計的,型號有:RT6006介電常數6.15,RT6010介電常數10.2。

  TMM系列:基于陶瓷、碳?xì)浠衔?、熱固型聚合物的?fù)合材料,型號:TMM3 、TMM4、TMM6、TMM10、TMM10i、TMM13i。等等

  2、泰康利Taconic

  TLX系列,TLY系列等

  3、松下Panasonic

  Megtron4、Megtron6等

  4、Isola

  FR408HR、IS620、IS680等

  依用途分

  FR408HR、IS620、IS680等

  Nelco

  N4000-13、N4000-13EPSI等

  臺耀TUC

  Tuc862、872SLK、883、933等

  東莞生益、泰州旺靈、泰興微波、常州中英等。

  當然還有很多其他高頻板材沒有一一列出。其中,Arlon(已被羅杰斯收購,也是老品牌射頻微波板廠)。

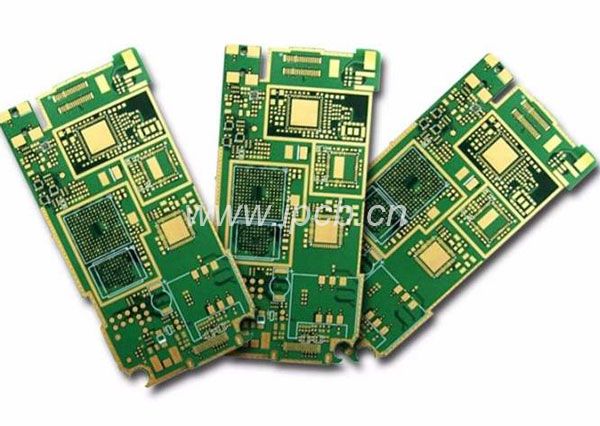

pcb高頻板

  挑選高頻高速PCB材料的重要指標

  在選擇用于高頻電路的PCB所用的高頻板材時,要特別考察材料DK,在不同頻率下的變化特性。而對于側重信號高速傳輸方面的要求,或特性阻抗控制要求,則重點考察DF及其在頻率、溫濕度等條件下的性能。

  一般型基板材料在頻率變化的條件下,表現出DK、DF值變化較大的規律。特別是在l MHz到l GHz的頻率內,它們的DK、DF值的變化更加明顯。例如,一般型環氧樹脂一玻纖布基的基板材料(一般型FR-4)在lMHz的頻率下的DK值為4.7,而在lGHz的頻率下的DK值變化為4.19。超過lGHz以上,它的DK值的變化趨勢于平緩。其變化趨勢是隨著頻率的增高,而變小(但變化幅度不大),例如在l0GHz下,一般FR一4的DK值為4.15,具有高速、高頻特性的基板材料在頻率變化的情況下,DK值變化較小,自lMHz到lGHz的變化頻率下,DK多保持在0.02范圍的變化。其DK值在由低到高不同頻率條件下,略微有下降的趨向。

  一般型基板材料的介質損失因子(DF),在受到頻率變化(特別是在高頻范圍內的變化)的影響而產生DF值的變化要比DK大。其變化規律是趨于增大,因此,在評價一種基板材料的高頻特性時,要對其考察的重點是它的DF值變化情況。具有高速高頻特性的基板材料,在高頻下變化特性方面,一般型基板材料存在著兩類明顯的不同的兩類:一類是隨著頻率的變化,它的(DF)值變化甚小。還有一類是在變化幅度上與一般型基板材料盡管相近,但它本身的(DF)值較低。

  以上就是iPCB小編為大家總結的“高頻板材介紹|高頻板材生產廠家有哪些”的相關介紹,希望能夠幫助到大家!如果還有其他疑惑的pcb相關問題,可以免費咨詢iPCB。
