雷達對我們來說并不生疏，它在生存的各個方面都會用到。現在它也顯露出來在了交通工具里邊，隨著智能操縱不斷進展，傳感器已變成制造交通工具生活習性的主要砝碼之一，不管是激光雷達、毫米波雷達、攝像頭等，都將變成將來不可缺少的配件。下邊我們就來科學普及一下子毫米波雷達到盡頭是啥子？

雷達原理

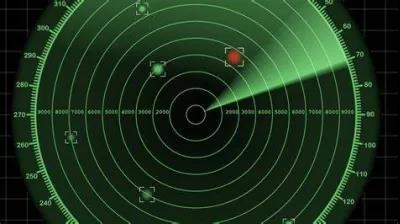

雷達是利用無線電回波以探量觀測目的方向和距離的一種裝置，用于無線電探向與測距，全球著手知道得清楚雷達是在1940年的不列顛空戰中，七百架載有雷達的英國殲擊機，打敗兩千架來襲的德國轟炸機，改寫了歷史。二戰后，雷達著手有很多和平用場。

雷達的辦公體制主要分為電子脈沖形式和蟬聯波形式：

蟬聯波（ContinuousWave:CW）雷達：指發射蟬聯波信號，主要用來勘測目的的速度。如需求同時勘測目的的距離，則需求對發射信號施行調制，例如對蟬聯波的正弦波信號施行周期性的頻率調制。而電子脈沖雷達發射的波形是長方形電子脈沖，按一定的還是交叉的重復周期辦公。

現代電子脈沖雷達技術已經相當成熟，不過從原理上來講同時解決距離和速度勘測的依稀問題是沒可能的，這就需求認為合適而使用多重復電子脈沖頻率（PRF）的辦法來解決距離和速度依稀，故而不止使系統的數值傳道輸送率減退，并且有弊于信噪比（SNR）的增長。

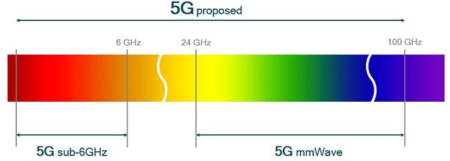

我們曉得雷達運用的是電磁波，電磁波這個中介表決了微波雷達差別于超聲、聲吶等形式。電磁波是交變電磁力場，在自由空間廣泛散布，這個電磁力場交變的頻率表決了雷達的基本屬性。日常用的無線電是低于300Mhz的頻帶，主要是AM，FM廣播運用。而微波頻帶是通信和雷達運用的主要頻帶，這是個很寬的頻，有300Mhz--300GHz，毫米波是微波的一個子頻帶。

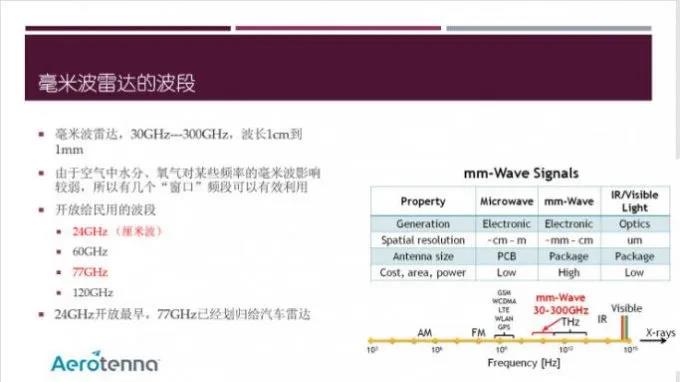

毫米波這個波段頻率頎長，不過這個頻帶里眾多頻率地區范圍的電磁波在空氣里廣泛散布很容易被養分子、氧氣氣借鑒，所以可用的就是幾個典型的頻帶，24、60、77、120GHz。當然24GHz很尤其，他嚴明來講不是毫米波，由于它的波長在1cm左右。不過它是最早被利用的。如今各個國度把24GHz劃出來可以人民生活所使用的，77GHz區分清楚給了交通工具防撞雷達，24Ghz也在交通工具里用得最早，關于車載雷達原理，后面還會重點紹介。

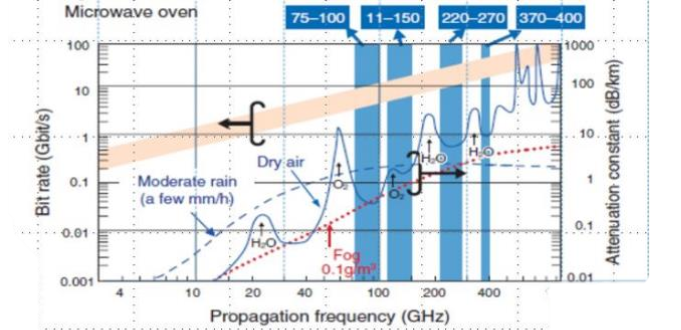

同厘米波引導頭相形，毫米波引導頭具備大小小、品質輕和空間辯白率高的獨特的地方。與紅外、激光、電視等光學引導頭相形，毫米波引導頭洞穿霧、煙、塵土的有經驗強，具備不受天氣限制(豪雨天不計算在內)全天時的獨特的地方。毫米波雷達可以不受天氣限制辦公，不受氣象狀態的影響，而卑劣的氣候學背景正是造成交通意外的主要端由之一。與光波相形，他們利用大氣窗戶（毫米波與亞毫米波在大氣中廣泛散布時，因為氣體分子諧振借鑒所致的某些衰減為極小值的頻率）廣泛散布時的衰減小，受天然光和熱輻射源影響小。

毫米波在雷達中應用也會遭受限止：雨、霧和濕雪等高潮潤背景的衰減，以及大功率部件和插損的影響會減低毫米波雷達的探量觀測距離；樹林洞穿有經驗差，相形微波，對密樹林洞穿力低。

把雷達與毫米波合成一體，就形成了一個特別高明的本領廣大的部件——毫米波雷達。

所說的的毫米波雷達，就是指辦公頻帶在毫米波頻帶的雷達，測距原理跟普通雷達同樣，把無線電波(雷達波)散發去，而后收繳回波，依據收發之間的時間差測得目的的位置數值。

它和大部分數微波雷達同樣，有波束的概念，發射出去的電磁波是一個錐狀的波束，而不像激光是一條線。這是因此波段的接收天線，主要以電磁輻射，而不是光粒子發射為主要辦法。這一點兒，雷達和超聲是同樣，這個波束的形式，造成它優欠缺。

長處：靠得住，由于反射面大；

欠缺：辯白力不高。

毫米波雷達三大用法：對目的施行測距、測速以及方位勘測。

測距：（TOF）經過給目的蟬聯送出光電子脈沖，而后用傳感器收繳從物體回返的光，經過探量觀測光電子脈沖的飛行（來回）時間來獲得目的物距離。

測速：依據多普勒效應，經過計算回返天線的雷達波的頻率變動就可以獲得目的相對于雷達的運動速度，簡單地說就是相對速度正比于頻率變動量。

測方位角：經過平列的天線收到同一目的反射的雷達波的相位差計算獲得目的的方位角

毫米波雷達測速和平常的雷達同樣，都是基于多普勒效應(Dopler Effect)原理。當聲響，光和無線電波等振蕩源與測候者以相對速度相對運動時，測候者所收到的振蕩頻率與振蕩源所散發的頻率有所不一樣。當發射的電磁波和被探量觀測目的有相對移動、回波的頻率會和發射波的頻率不一樣。

當目的向雷達接收天線接近時，反射信號頻率將高于發射機頻率；與之相反，當目的遠離接收天線而去時，反射信號頻率將低于發射機頻率。由多普勒效應所形成的頻率變動叫做多普勒頻移，它與相對速度成正比，與振蕩頻率成反比。

所以，經過檢驗測定這個頻率差，可以測得目的相對于雷達的移動速度，也就是目的與雷達的相對速度。依據發射電子脈沖和收繳的時間差，可以測出目的的距離。同時用頻率過淋辦法檢驗測定目的的多普勒頻率譜線，濾除干擾雜波的譜線，可使雷達從強雜波中辯白出目的信號。所以電子脈沖多普勒雷達比平常的雷達的抗雜波干擾有經驗強，能探量觀測出蔭蔽在環境中的活動目的。

曾經許多人常說的超引起聽覺的振動波雷達、紅外雷達，甚至于是現在的激光雷達都是經過對回波的檢驗測定，與發射信號對比，獲得電子脈沖或相位的差值，因此計算動身射與收繳信號的時間差。再作別對應于超引起聽覺的振動波、紅外線、激光在空氣中的廣泛散布速度，計算出與絆腳石物的距離與相對速度。毫米波雷達與光學和紅外線雷達相形不受目的物體式樣顏色的干擾，與超引起聽覺的振動波相形不受大氣紊流的影響，故而具備牢穩的探量觀測性能；背景適合性好。受氣象和外界背景的變動的影響小，雨雪，塵土，太陽光都對其沒有干擾；多普勒頻移大，勘測相對速度的精密度增長。

總結概括一下子它的特別的性質：

1、頻段極寬，在到現在為止所利用的35G、94G這兩個大氣窗戶中可利用帶寬作別為16G和23G，適合使用與各種寬帶信號處置;

2、可以在小的接收天線孔徑下獲得窄波束，方向性好，有極高的空間辯白力，跟蹤精密度高;

3、有較高的多普勒帶寬，多普勒效應表面化，具備令人滿意的多普勒辯白力，測速精密度較高;

4、地面雜波和多徑效應影響小，跟蹤性能好;

5、毫米波散射特別的性質對目的式樣的細節敏銳，故而，可增長多目的辯白和對目的辨別的有經驗與成像品質;

6、因為毫米波雷達以窄波束發射，具備低被中途截獲性能，抗電子干擾性能好;

7、毫米波雷達具備一定的反隱身功能。

8、毫米波具備洞穿煙、塵土和霧的有經驗，可不受天氣限制辦公

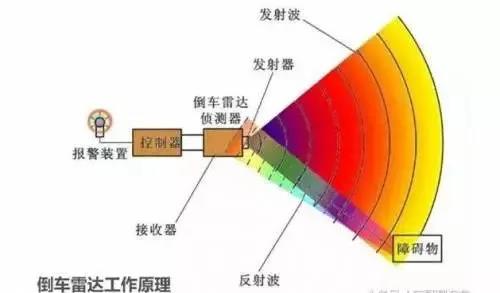

這處簡單提一下子超引起聽覺的振動波雷達，在我們中途換車時刻運用的就是超引起聽覺的振動波雷達，俗稱中途換車雷達。在中途換車時，超引起聽覺的振動波中途換車雷認為合適而使用超引起聽覺的振動波測距原理探量觀測交通工具尾部離絆腳石物的距離,是交通工具停車匡助裝置。

原理是這么：

超引起聽覺的振動波發射器向外面某一個方向發射出超引起聽覺的振動波信號，在發射超引起聽覺的振動波時候的同時著手施行計時，超引起聽覺的振動波經過空氣施行廣泛散布，廣泛散布途中碰到絆腳石物便會迅即返射廣泛散布歸來，超引起聽覺的振動波收繳器在收到反射波的時候就迅即休止計時。在空氣中超引起聽覺的振動波的廣泛散布速度是340m/s，計時器經過記錄時間t，就可以測算出從發射點到絆腳石物之間的距離長度（s），即：s＝340t/2。

超引起聽覺的振動波的能+羭縷耗費較不迅速，在媒介中廣泛散布的距離比較遠，洞穿性強，測距的辦法簡單，成本低。

不過它在速度頎長事情狀況下勘測距離有一定的限制性，這是由于超引起聽覺的振動波的傳道輸送速度容易受氣象事情狀況的影響，在不一樣的氣象事情狀況下，超引起聽覺的振動波的傳道輸送速度不一樣，并且廣泛散布速度較慢，當交通工具高速行走時，運用超引起聽覺的振動波測距沒有辦法跟上交通工具的車距實時變動，誤差較大。另一方面，超引起聽覺的振動波散射角大，方向性較差，在勘測較遠距離的目的時，其回波信號會比較的弱，影響勘測精密度。不過，在短距離勘測中，超引起聽覺的振動波測距傳感用具備很大的優勢。

如今大部分數都配備布置有中途換車雷達。

回到毫米波上，假如將它合成一體在交通工具里會有啥子幫忙？我們先對車載雷達有個直觀地意識：

對于車輛安全來說，最主要的判斷根據是兩車之間的相對距離和相對速度信息。高速行走中的車輛假如距離過近，則容易導致追尾意外。因為這個，常用的防撞系統都將對車輛之間的相對距離的勘測作為主要的檢驗測定擔任的工作。

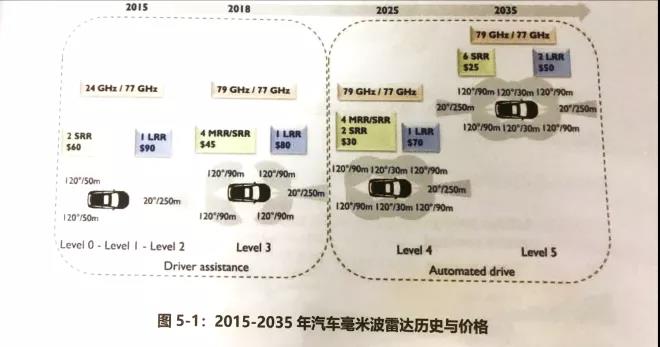

到現在為止交通工具領域主要有三種毫米波雷達：短距的sRR、中距的MRR和長距的LRR。

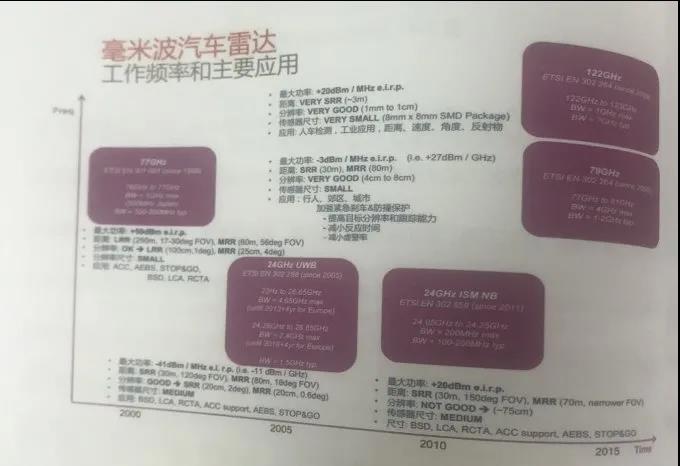

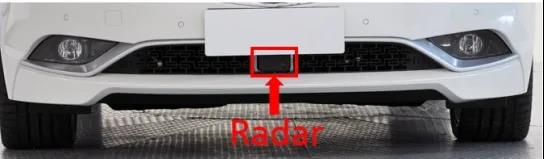

SRR到現在為止價錢大約45-60美圓一只，MRR大約45美圓，LRR大約80-90美圓。車載雷達的頻率主要分為24GHz頻帶和77GHz頻帶，那里面77gHz頻帶代表著未來的發展方向:這是國際電信聯盟專門區分清楚給車用雷達的頻帶。嚴明來說77GHz的雷達才歸屬毫米波雷達，不過其實24GHz的雷達也被稱為毫米波雷達長距離與中距離毫米波雷達都是77GHz，短距離是24GHz。那里面，77GHz 毫米波雷達主要用在車的正前方，用于對中遠距離物體的探量觀測，24GHz 毫米波雷達普通被安裝在車側方和后方，用于視網膜上不能接受光刺激的點檢驗測定，匡助泊車系統等。

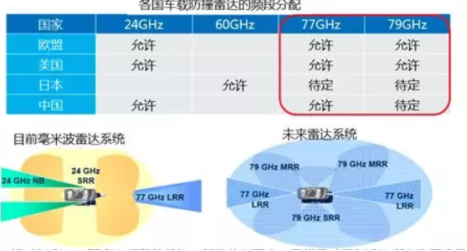

各個國度對車載毫米波雷達分配的頻帶各有不一樣，但主要集中在24GHz和77GHz，少量國度（如東洋）認為合適而使用60GHz頻帶。因為77G相對于24G的好些個優勢，未來全世界車載毫米波雷達的頻帶會趨同于77GHz頻帶（76-81GHz）。

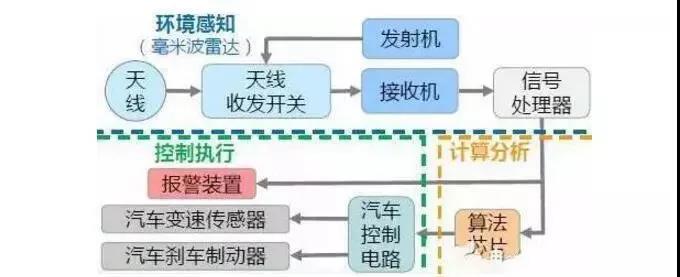

車載毫米波雷達辦公原理就是這樣：

雷達經過接收天線向外發射毫米波，收繳目的反射信號，經后方處置迅速正確地取得交通工具四周圍的物理背景信息(如交通工具與其它物體之間的相對距離、相對速度、角度、運動方向等)，而后依據所探知的物體信息施行目的追蹤和辨別分類，繼續往前接合車身動態信息施行數值合成一體，最后經過ECU施行智小聰明理。經合理決策后，以聲、光及觸覺等多種形式告知或警告司機，或趁早對交通工具做出主動過問，因此保障操縱過程的安全性和舒服安逸性，減損意外發生概率。

在交通工具主動安全領域，交通工具毫米波雷達傳感器是中心器件之一，那里面77GHZ毫米波雷達是智能交通工具上必必需的關鍵器件，它能夠在不受天氣限制場景下迅速感知0-200米范圍內周邊背景物體距離、速度、方位角等信息的傳感部件。

車載毫米波雷達最常見的三種用場是：

1. ACC（自適合巡邏航行）

2. BSD&LCA（視網膜上不能接受光刺激的點監視檢測和變道匡助）

3. AEB（半自動緊密制動，一般合適攝像頭施行數值合成一體）

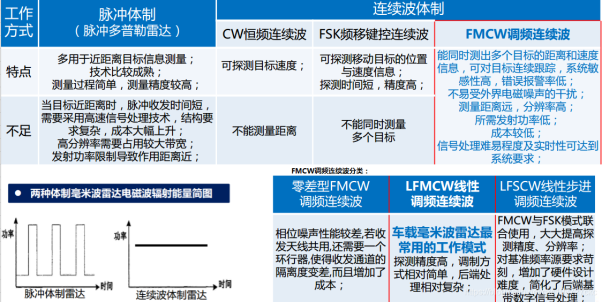

依據輻射電磁波形式不一樣，毫米波雷達主要有電子脈沖體制以及蟬聯波體制兩種辦公體制。那里面蟬聯波又可以分為FSK（頻移鍵控）、PSK（相移鍵控）、CW（恒頻蟬聯波）、FMCW（調頻蟬聯波）等形式。

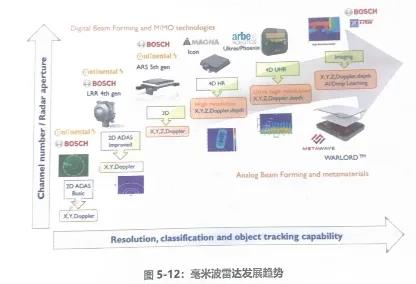

1.高辯白率

高辯白率一直是毫米波雷達的技術指標，這處有兩條技術路線：

在2017年，德州攝譜儀推出了號稱全世界精密度無上單芯片毫米波雷達傳感器，也就是辦公與76-81GHz的AWR1x和WR1x收發器，而后基于這兩片收發器推出了數個76-81GHz毫米波雷達前端，涵蓋AWR124、AWR1443、AWR1642。

MIMO：

MIMO雷達基本涵義：雷達認為合適而使用多個發射接收天線，同時發射互相正交的信號，對目的施行映射，再用多個接納接收天線收繳目的回波信號并施行綜合處置，提出取得目的空間位置，運動狀況等信息。

CMOS RF工藝 ：

毫米波雷達最冒尖的優勢是廉價，即使是和視物感覺系統相形價錢也不高。同時毫米波雷達是主動型部件，而視物感覺系統是不主動型部件，主動型部件有比較廣大寬闊的開鑿潛在力量，而不主動型部件CMOS圖像傳感器自問世以來，群體結構未有變動。而收發器從Sige改換為硅基CMOS后，性價比進一步提高。

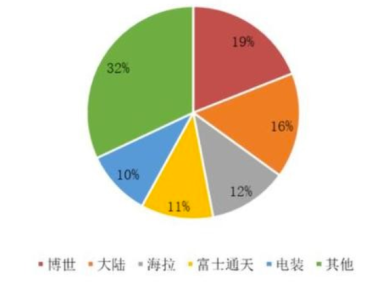

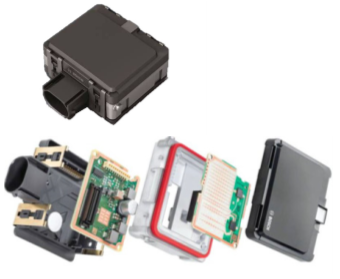

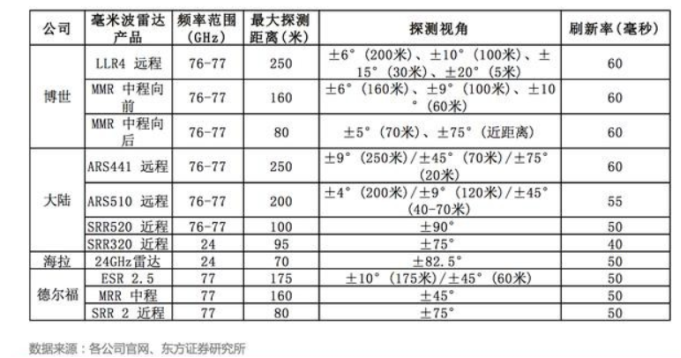

從海外主要毫米波雷達供應商的產品技術參變量來看，各企業在毫米波雷達進展上各有不一樣。博世的毫米波雷達產品主要以76-77GHz為主，產品技術先進，主要涵蓋MRR(中距離)和LRR(遠距離)兩個系列，那里面LLR4產品最大探量觀測距離可以達到250米，在同類產品中處于領先位置
