日后某一天，半自動操縱車輛將有可能譬如今司機操縱的機動車輛更加安全。但在司機著手放開方向盤之前，一點電子功能器件務必變成商用車輛的標準配備布置，涵蓋毫米波雷達系統，攝像頭和（或）激光雷達。與馬路相形，雷達仿佛好象與戰地更容易結合在一塊兒。但其正穩步變成一種十分靠得住的傳感器技術，作為現代交通工具中先進操縱匡助系統（ADAS）技術的一小批為現代商用車輛供給電子安全功能。毫米波雷達系統是交通工具工業中的一項成熟技術，作為第1個主動安全功能的制動匡助系統，自1996年以來一直由梅賽德斯- 疾馳企業運用，如今一般用于現代ADAS系統中的視網膜上不能接受光刺激的點檢驗測定和防碰撞盡力照顧。

毫米波雷達有助于半自動操縱交通工具變成有可能，但他們需求多個要素相接合，涵蓋能為頻率在77 GHz以上的電子設施和電路供給牢穩性能的電路材料。例如，在ADAS應用中，電路材料要求能夠支持在24,77（或79）GHz的微波和毫米波信號的傳道輸送線預設，成功實現傷耗最小，同時在寬辦公溫度范圍內供給完全一樣的可重復性能。幸運的是，羅杰斯企業可供給這種電路材料，其具備從微波到高頻毫米波頻帶的ADAS應用所需的完全一樣性能。

作為車輛ADAS系統電子感知盡力照顧的一小批，車載雷達系統會與其它一點技術一塊兒運用（圖1）。雷達系統以無線電波的方式送出電磁（EM）信號，并收繳來自目的（如另一輛車）的無線電波的反射信號，其一般為多個目的。雷達系統可以從這些個收繳到的反射信號中提出取得相應目的的信息，涵蓋它的位置，距離，相對速度和雷達剖面（RCS）。范圍(R)可以基于光速(c)和信號所需的來回時間(τ) 確認，來回時間即無線電波從雷達能+羭縷源(雷達發射機)到目的，而后回返到雷達能+羭縷源的時間。在車載雷達系統中,雷達信號的發生和收繳就是PCB接收天線。R的值可以經過簡單的算術公式求得，即光速與從雷達信號源到目的并回返到雷達源的來回傳道輸送時間的乘積除以2：R =cτ/ 2 。

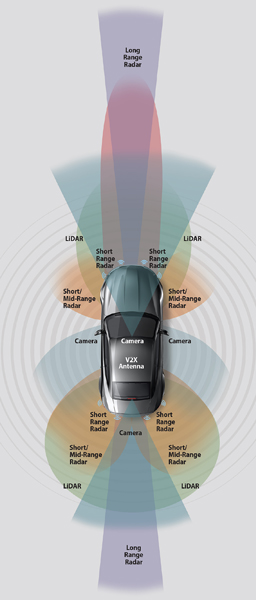

圖1：作為ADAS主動安全的一小批，車輛配備了各種傳感器，涵蓋攝像機，激光雷達和雷達系統。

當多個雷達目的距離較近時，例如在道路擁堵時的兩輛車，就需求非常準確的雷達距離辯白率來區別被探量觀測到的物體。可以利用較短的雷達電子脈沖探量觀測目的，盡管較短的電子脈沖或不論什么類型的信號都會只有較少的能+羭縷從目的反射回雷達收繳器。經過運用電子脈沖壓縮可以將更多的能+羭縷添加到更短的電子脈沖中，那里面相位或頻率調制可以增長其功率水準。為此，基于調頻蟬聯波（FMCW）信號（也稱為“線性調頻”信號）的雷達一般用于車輛雷達系統。

對目的速度的估計可以經過多普勒效應來成功實現，多普勒效應是指依據目的相對于雷達發射機/收繳機的運動而從雷達取得的目的反射的信號頻率的變動。多普勒頻移與波長成反比：依據雷達目的是靠近仍然遠離雷達源，作別為取正或負值。

FMCW或線性調頻雷達系統可以勘測多個目的的速度，距離和角度。 固然辦公于24GHz下的窄帶（NB）和超寬帶（UWB）FMCW雷達獲得了廣泛的應用，但該頻帶的應用正在漸漸減損。在車載安全系統中越來越多地運用1GHz帶寬的窄帶77-GHz雷達系統。 這個之外，交通工具行業正在研討UWB 79-GHz雷達，以備未來的應用。CW雷達相對簡單，可以檢驗測定目的的速度，但不可以檢驗測定目的的距離。 電子脈沖蟬聯波雷達還可以運用多個多普勒頻率估計距離。 電子脈沖連續不斷時間和電子脈沖重復頻率（PRF）是預設性能靠得住的電子脈沖蟬聯波雷達系統的兩個關鍵參變量。

因為電子脈沖壓縮，FMCW雷達的距離辯白率與FMCW信號的帶寬成反比，而與電子脈沖寬度無關。 短程FMCW雷達運用UWB波形可以高辯白率的勘測小距離。 多普勒辯白率是電子脈沖寬度和用于估計的電子脈沖數目的函數。不論什么雷達系統中的雜波都是由有興致目的之外的物體反射的雷達信號萌生的噪聲。 在不論什么雷達系統中，與四周圍的其它物體相形，雷達務必按照大眾的意思行事多被雷達信號映射的物體中辨別出管用目的。

車載電子安全系統利用其它物理參變量（如視物感覺和光線）向車輛的ADAS域扼制器供給可用數值，域扼制器是執行傳感器信息合成一體以幫忙安全指導車輛的信息處置核心。前置攝像頭用于車道離開正道警告和物體格檢查驗測定的成像，然后置攝像頭可以依據需求供給逆向和附帶加上成像。光檢驗測定和測距（LiDAR，激光雷達）系統將紅外（IR）光的電子脈沖傳道輸送到目的（例如另一輛車或泊車場內的墻壁），并檢驗測定回返到源的IR電子脈沖，基于光的廣泛散布速度來計算源和目的之間的距離。利用關于IR電子脈沖的長度和波長以及從反射并回返到車輛中的IR檢驗測定器/收繳器所需的時間等細節參變量，可以計算IR映射的物體的位置和相對運動。不幸運的是，車輛激光雷達系統的性能和管用性極易會遭受背景條件的嚴重影響，如雪、雨、霧等。

車載雷達系統可以LiDAR系統的形式施行辦公，不過毫米波頻率的雷達其對應的波長更小。車載雷達被指定在某些特別指定的頻率范圍內運用，例如在24,77和79GHz。這些個頻帶已被多個標準團體準許運用，例如美國的聯邦通信委員會和歐羅巴洲的歐羅巴洲電信標準協會都已準許其運用。

到現在為止，各種雷達被用作ADAS應用的一小批，FMCW信號因為在勘測多目的的速度、距離和角度方面的管用性而獲得了廣泛的應用。交通工具雷達有特殊情況運用辦公于24GHz頻帶下的窄帶NB和超寬帶UWB預設。24GHz 窄帶車載雷達占用從24.05至24.25 GHz的200 MHz范圍，而24 GHz 的超寬帶雷達的總帶寬達5 GHz，從21.65 GHz至26.65 GHz頻帶范圍內。窄帶24 GHz車載雷達系統可供給管用的短距離交通目的檢驗測定，并用于視網膜上不能接受光刺激的點檢驗測定等簡單功能。超寬帶車載雷達系統已被應用于更高的距離辯白率功能，如自適合巡邏航行扼制（ACC），前向碰撞警告（FCW）和半自動緊密制動系統（AEB）。

不過，隨著全世界移動通信應用接著耗費“較低”頻率（涵蓋24 GHz附件）的頻譜，車載雷達系統的頻率變得更高，可用的具備更短的波長的毫米波頻譜變成挑選，頻率作別為77和79 GHz。事情的真實情況上，東洋已不再運用24-GHz超寬帶車載雷達技術。依據各地區標準團體ETSI和FCC作別設定的時間表，它將在歐羅巴洲和睦美滿國逐層已經過時，并被更高頻率的窄帶77GHz和超寬帶79GHz車載雷達系統代替。77GHz和79GHz雷達將以某種方式作為用于半自動操縱交通工具的功能板塊。

材料要求

半自動操縱交通工具將認為合適而使用很多不一樣的電子技術來供給指導，扼制和保證安全，涵蓋運用光和電磁波的傳感器。毫米波頻率的雷達將廣泛運用的信號頻率范圍和電路技術一度被覺得是獨有特別的、實驗性的，甚至于僅被用于軍事用場的。毫米波雷達運用的增加是越來越多的電子技術和電路集成到機動車輛中的一種發展方向，為司機供給便捷和支持，使車輛行走更安全，并使車主和操作員從操縱車輛的“擔任的工作”中解放出來。在商用機動車輛中運用高頻電子設施甚至于有可能被觸動引發司機與車輛之間的全新形式。至少，運用毫米波雷達等技術將變更“操縱”機動車輛的定義。

這些個車載毫米波雷達系統的預設一般以接收天線著手，況且該接收天線一般是高性能印刷電路板（PCB）接收天線，他們被安裝在不一樣位置，經過發射和收繳低功率毫瓦級毫米波信號來檢驗測定或“映射”目的。車輛的雷達和其它電子系統運用不一樣的辦法來供給關于機動車四周圍背景的信息以供該車輛的四周圍物體格檢查驗測定和分類算法運用。

車載雷達的信號有可能是電子脈沖或調制的CW方式。車載雷達系統用于24GHz下的視網膜上不能接受光刺激的點檢驗測定已有時候期。 不過，隨著時間的推移以及無線通信等其它功能的頻譜競爭的加劇，車載雷達系統正在向高頻移動，帶寬變窄，如以77GHz為核心的約1GHz寬的頻段范圍，以及79 GHz頻帶。

不管是在24,77或79 GHz，PCB接收天線的性能對于這些個車載雷達系統來說至關關緊，他們需求向目的發射并幾乎剎那收繳如目的是另一輛車的反射信號。關鍵的PCB接收天線性能參變量涵蓋增益，方向性和速率，低傷耗電路材料對于取得令人滿意的PCB接收天線性能至關關緊（圖2）。PCB接收天線的長時期靠得住性也十分關緊，由于這些個緊湊密切型接收天線及其高頻收發電路同時還務必可連續不斷不間斷地辦公（當車輛運行時），并能在更具挑戰性的操作背景——經濟活動機動車輛——上靠得住地運行。

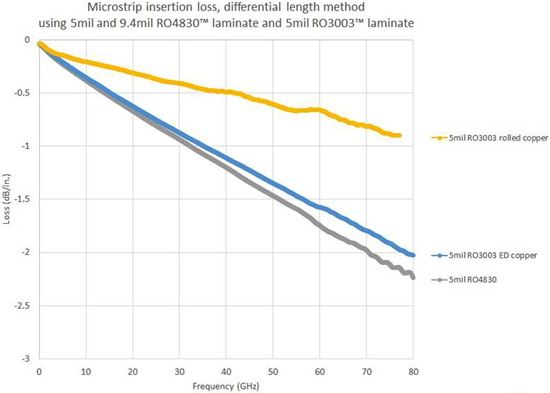

圖2：電路材料的低傷耗對于PCB接收天線取得高增益和方向性至關關緊，特別是在毫米波頻率下。

除開運用雷達，激光雷達伴聲納什么的的指導/警告系統以外，機動車輛也將運用與其它車輛的無線通信來開創對四周圍背景的電子感知，例如交通和絆腳石物。這種無線通信將里面含有PCB接收天線和高頻電路，作為“車聯網”或“V2X”通信系統的一小批，以維持對其它車輛及其四周圍交通的感知。涵蓋通信、激光雷達和雷達在內的多種電子技術的接合，將有助于在每輛交通工具四周圍形成一個安全屏障，并為那里面央扼制計算機供給安全半自動操縱交通工具所需的輸入數值。

雷達技術與其它車載電子安全技術相形，具備以下優勢：在各種卑劣氣象條件下，縱然在基于聲光的ADAS技術（涵蓋攝像機）有可能嚴重退化的事情狀況下，它也能管用運行。雷達系統具備能不受天氣限制辦公的優勢，不過用于半自動操縱交通工具的雷達系統也需求牢穩的高性能PCB接收天線來成功實現送出和收繳功能。要PCB接收天線成功實現角度和高橫向辯白率以及可重復完全一樣性能，這就要求電路材料的特別的性質能夠支持其在這么高的頻率與背景中施行辦公。

用于毫米波頻率下的高性能PCB接收天線材料務必具備低傷耗特別的性質，況且材料的不一樣批次以及車輛背景（例如溫度和濕潤程度）的變動條件下仍具備令人滿意的介電常數（Dk）容差變動。 這個之外，車載毫米波雷達PCB接收天線的電路材料還應具備光溜的銅箔外表，低傷耗因子（Df）和低吸濕性。

用于這種高頻毫米波PCB接收天線的電路材料的常用挑選就是來自Rogers Corp.的5-mil RO3003 TM層壓板(圖3)。它具備毫米波電路所需的嚴明扼制的介電常數(DK)，其10 GHz的DK值為3.00±0.04之內。其Dk值隨溫度的變動，即介電常數溫度系數(TCDk）細小，僅為-3 ppm /oC(圖4)。RO3003層壓板還具備毫米波電路所需的光溜銅箔外表，10 GHz時Df值為0.0010，以及低的吸濕率0.04％。 這個之外，它不包括玻璃布，防止了毫米波頻率下的玻璃編制效應萌生的不定和不完全一樣性。

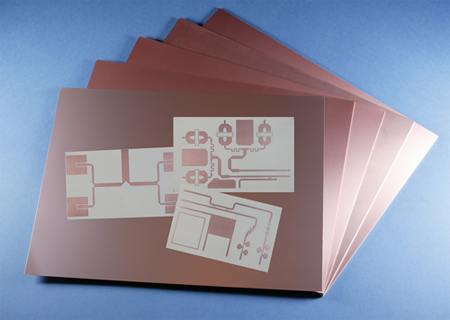

圖3：RO3003電路層壓板具備交通工具高性能毫米波雷達PCB接收天線所不可少的特別的性質。

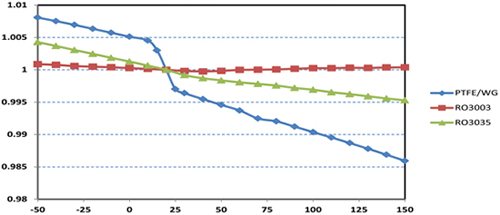

圖4：RO3003?電路層壓板在不一樣溫度下的Dk變動幾乎可以疏忽不計較，TCDk僅為-3 ppm /oC。

羅杰斯企業的RO4000層壓板已變成24 GHz車載雷達傳感器與ADAS中用于短距離、視網膜上不能接受光刺激的點檢驗測定等雷達接收天線應用中靠得住的電路材料。半自動操縱交通工具的進展將會在每一輛車輛中運用很多不一樣的傳感器系統，作為一種“系統之系統”的方式，協調多個雷達系統、聲納、激光雷達和相機等傳感器，為半自動操縱交通工具供給很多不一樣的電子“有幫助點”。較低頻率的24-GHz雷達已用于泊車匡助功能和較短距離的防碰撞預警。高頻的車載雷達系統，到現在為止頻率在77 GHz——最后會是79 GHz頻帶——將用于中距離功能，如變道匡助（LCA）和長程功能、自適合巡邏航行扼制（ACC）、前方碰撞警告以及半自動緊密制動系統。半自動操縱交通工具在移動時的電子檢驗測定和警報系統萌生的數值量將十分極大，顯著需求頎長的的車載信號處置和微處置器。

當然，在這么高的頻率下萌生和保持信號性能從來沒有都不是一件簡單的事。 對于這些個高頻毫米波接收天線和電路，縱然在車輛背景中，羅杰斯企業的RO3000和RO4000層壓板也可以供給高頻率下牢穩靠得住的電氣性能。 真正絕對自主的半自動操縱交通工具需求對全部面施行檢驗測定，以形成車輛四周圍360度的背景檢查查看并依據不一樣事情狀況指導車輛，因此代替人的總稱司機對外部背景的反響。

雷達只是未來半自動操縱交通工具的電子技術之一。半自動操縱交通工具務必被不一樣類型的傳感器包圍，因此有助于不斷使聚在一起背景數值，以保證交通工具及其乘客的安全(那里面一個有可能被覺得是司機)。半自動操縱交通工具也將倚賴一個被稱為“傳感器合成一體”(sensor fusion)的信息處置，將很多不一樣傳感器使聚在一起到的數值整合為可用的信息，并將其轉化為安全、舒服安逸的操縱體驗認識。

為正確使聚在一起周外背景如自橋式起重機，自行操縱車輛等所需的數值，很多小規模多層印刷電路板接收天線和其它傳感器電路將需求認為合適而使用牢穩的低傷耗電路材料，例如羅杰斯企業的RO3000，RO4000和Kappa438層壓板，其在射頻到毫米波頻率具備電路所需的性能和牢穩性。

電路的尺寸隨著頻率的增加而減小，尤其是辦公頻率為77和79 GHz時，由于這些個信號波長十分小。各種辦公在該頻帶下的電路傳道輸送線，涵蓋微帶線、帶狀線、和共面波導(CPW)電路等，因為電路尺寸細小就要求十分材料具備令人滿意的完全一樣和可預先推測性，如RO3003和RO4830層壓板。高頻電路材料，例如Rogers RO3003層壓板，在不一樣電路和不斷變動的背景下仍維持完全一樣性尤其令人滿意的Dk性能，同時，具備毫米波頻率下所需的低傷耗因數（Df）或傷耗（圖5）。RO4830熱固性層壓板十分適應對價錢敏銳的毫米波產品應用，它也是傳統PTFE基層壓板的靠得住、低成本的代替產品。RO4830層壓板在77 GHz時的介電常數為3.2。LoPro反轉銅箔技術有助于RO4830層壓板在77GHz時的插進去傷耗優化，其插進去傷耗值為每英寸2.2dB。

RO3000和RO4000電路材料的特別好機械和電氣性能水準可以與RO4400粘接材料的相接合，并在79 GHz時表達十分好和完全一樣的低傷耗電路特別的性質。 這些個關鍵的電路材料將供給可重復性且靠得住的電氣性能，并使傳感器取得半自動操縱交通工具的車載處置器運用的靠得住的數值，以保障可以車輛的安全行走。
