混壓電路板

混壓電路板

  • 毫米波雷達線路板
  • 毫米波雷達線路板

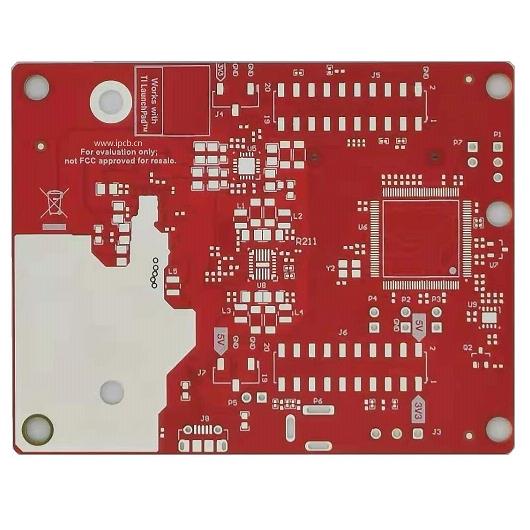

    毫米波雷達線路板

    品       名:毫米波雷達線路板

    板       材: Rogers RO3003+370HR

    介電常數:高頻材料介電常數3.0

    介       厚:5mil(0.127mm)

    層       數:6 層

    板       厚:1.2mm

    銅       厚:內外層1oz

    過  孔:樹脂塞孔

    表面工藝:化學沉銀

    導       熱:0.69w/m.k

    損       耗:0.001

    線  寬:0.1mm

    線  距:0.1mm

    盲孔結構:L1-L2,L3-L6

    用       途:汽車?yán)走_(dá),汽車感應模塊



    產品詳情 技術參數

           毫米波是指波長介于1-10mm的電磁波,波長短、頻段寬,比較容易實現窄波束,雷達分辨率高,不易受干擾,在24GHz,77或79 GHz,毫米波雷達天線的性能對于這些雷達系統來說非常重要,它們需要向目標發射并幾乎瞬間接收如目標是另一輛車的反射信號。關鍵的毫米波雷達PCB天線性能參數包括增益,方向性和效率,低損耗電路材料對于獲得良好的PCB天線性能至關重要,PCB天線的長期可靠性也非常重要,因?yàn)檫@些緊湊型天線及其高頻收發電路同時還必須可持續不間斷地工作(當車輛運行時),并能在更具挑戰性的操作環境——商業機動車輛——上可靠地運行。

    RO3003 高頻材料板在不同溫度和頻率下仍具有卓越的介電常數 (Dk) 穩定性。獨特設計使材料具有的穩定性,消除了通用 PTFE 材料的介電常數在常溫下的階躍變化。非常適合汽車77GHz 毫米波雷達線路板、高級輔助駕駛系統 (ADAS) 和 5G 無線基礎設施(毫米波線路板)等應用。

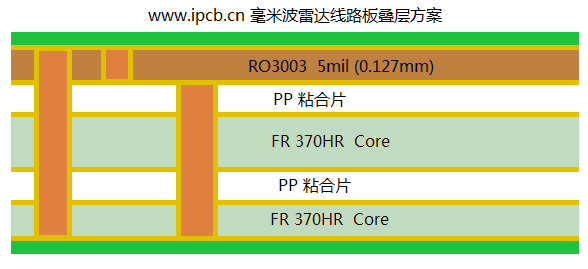

    汽車77GHz 毫米波雷達線路板常用的疊層結構為1-2層盲孔鐳射鉆孔。

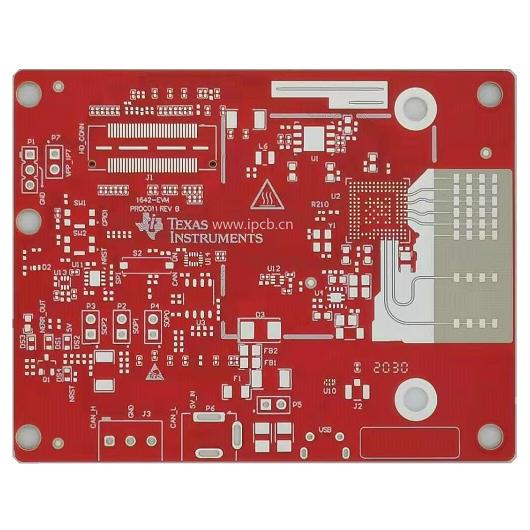

    毫米波雷達線路板



    毫米波雷達線路板應用域:


    汽車?yán)走_(dá)

    無人機飛行器

    汽車自動駕駛

    閘門感應

    測速探物

    安防

    品       名:毫米波雷達線路板

    板       材: Rogers RO3003+370HR

    介電常數:高頻材料介電常數3.0

    介       厚:5mil(0.127mm)

    層       數:6 層

    板       厚:1.2mm

    銅       厚:內外層1oz

    過  孔:樹脂塞孔

    表面工藝:化學沉銀

    導       熱:0.69w/m.k

    損       耗:0.001

    線  寬:0.1mm

    線  距:0.1mm

    盲孔結構:L1-L2,L3-L6

    用       途:汽車?yán)走_(dá),汽車感應模塊
