羅杰斯高頻板-微波射頻電路板-高頻板生產廠家
2019-09-11
瀏覽次數:1850
分享到:

24GHz 微波雷達傳感器被廣泛應用于交通工具主動安全、智能交通、安全防備保護、工業應用以及無人機防撞等領域。接收天線作為雷達傳感器的關鍵生殖器件,在雷達傳感器中起“喉嚨”效用,一方面需求盡有可能多的把射頻源的信號發射出去;另一方面需求使雷達波遮蓋到合宜的地區范圍。依據作者的預設經驗,國里外廠商常用的24GHz接收天線方式有微帶陣列接收天線、喇叭接收天線、媒介基片集成波導接收天線(SIW)以及透鏡接收天線。綜合思索問題雷達傳感器大小和制導致本,商用領域最流行的接收天線方式是微帶接收天線。微帶接收天線印刷在高頻PCB上,借助于成熟的PCB加工工藝,預設廠商可以極致的減小成本。

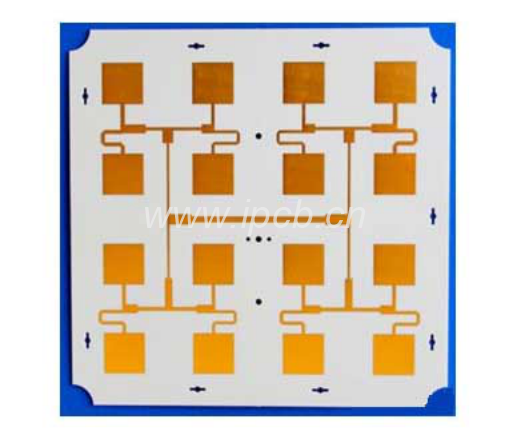

羅杰斯高頻板

微波射頻電路板

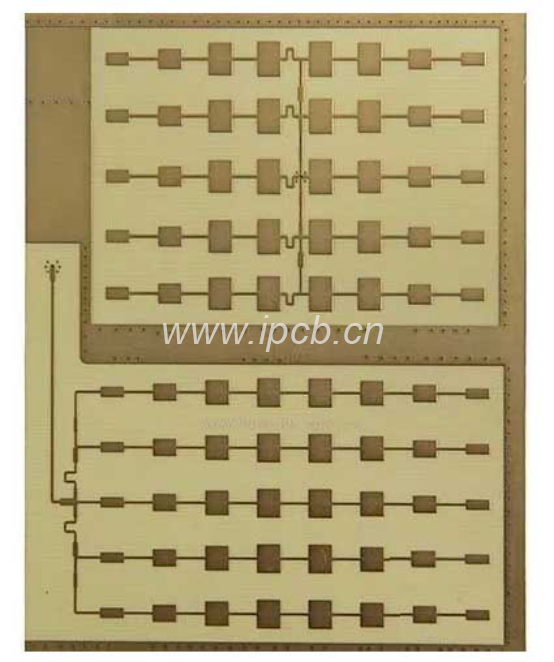

                                                                                           圖1:認為合適而使用RO4350B板料的24GHz微帶陣列接收天線
極化形式是表征電磁波的一個關緊參變量,由雷達接收天線表決。常用極化形式有線極化和圓極化兩種。線極化又分為鉛直極化、水準極化和斜極化。雷達接收天線極化形式不一樣,會造成目的反射回波的幅度和相位特別的性質不一樣,繼續往前影響雷達的探量觀測銳敏度。因為這個,研討目的散射特別的性質對雷達接收天線預設具備關緊的引導意義。作者以電力巡線無人機為應用環境,先對高壓線的散射特別的性質施行了研討。為了探索追究電力線對不一樣線極化入射波的散射特別的性質,經過仿真辦法對高壓線在24GHz的散射特別的性質施行剖析。

首先樹立仿真板型,用圖2所示纖纖圓柱形導體摹擬電力線,圓柱體線徑設為R_wire,長度設為20λ0。設置入射最簡單的面波用于摹擬雷達發射接收天線發射的電磁波。在入射源位置設置場感應器,用于摹擬雷達天線收繳電力線反射波。入射波極化方向與電力線延伸方向的夾角為Φ_step。

電力線板型

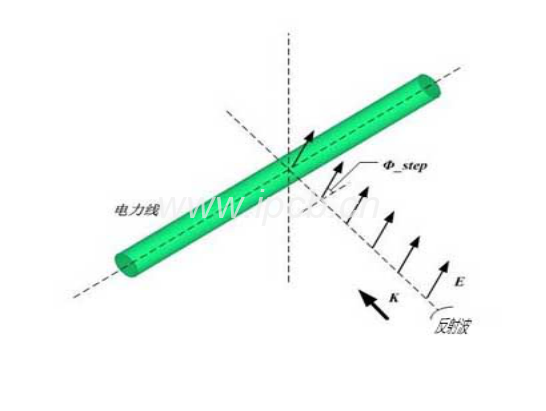

圖2:電力線板型

運用基于有限元辦法的高頻仿真軟件施行仿真。固定線徑R_wire為0.67λ0,剖析水準極化和鉛直極化形式下RCS(雷達散射剖面)隨Φ_step變動發展方向。從圖3所示最后結果中可以看出,當入射波極化方向和電力線延伸方向由平行變動到鉛直(Φ_step由0°變動到90°)時,RCS漸漸增加,但變動值在0.6dB以內。固定Φ_step為0°,剖析水準極化和鉛直極化形式下RCS隨R_wire變動發展方向。從圖4所示最后結果中可以看出,兩種極化形式下的RCS都隨R_wire增加而變大。當R_wire小于0.5λ0時,兩種形式下的RCS變動曲線呈送替升漲狀況,不過變動值在1.5dB以內。當R_wire大于0.5λ0時,鉛直極化的RCS要大于水準極化,變動值在0.6dB以內。

不一樣極化形式下RCS隨Φ_step變動發展方向

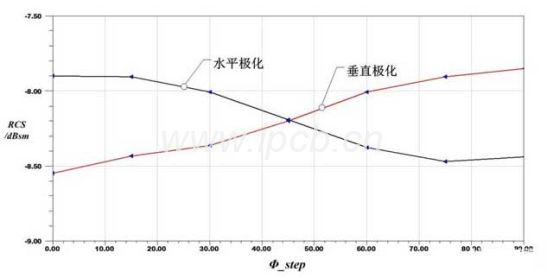

圖3:不一樣極化形式下RCS隨Φ_step變動發展方向

不一樣極化形式下RCS隨R_wire變動發展方向

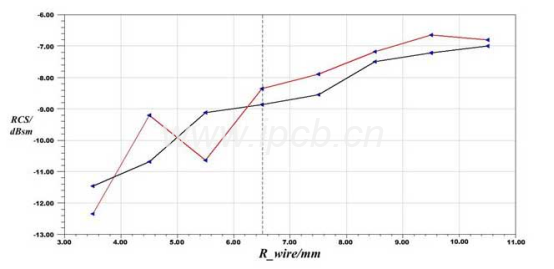

圖4:不一樣極化形式下RCS隨R_wire變動發展方向

基于上面所說的仿真最后結果得出論斷:在接收天線參變量(般配、增益、方向圖)和射頻互連完全一樣的條件下,K波段雷達接收天線的極化形式應優先挑選鉛直極化形式。作者認為合適而使用RO4350B板材預設了圖5所示的兩種24GHz微帶接收天線陣列,兩種方案均為鉛直極化形式。圖示陣列均為1×4,辦公頻率可以遮蓋24GHz ISM帶寬,-3dB波束寬度約為70°×25°,鉛直面的副瓣電平為-16dB。方案2所示接收天線已應用于實際產品。當然,不一樣應用途景需求思索問題不一樣的極化形式,作者僅只供給一個預設思考的線索。

認為合適而使用RO4350B預設的鉛直極化微帶陣列接收天線

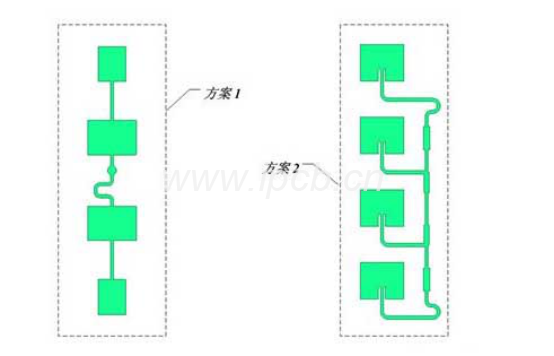

圖5:認為合適而使用RO4350B預設的鉛直極化微帶陣列接收天線

作者運用RO4350B板材預設了數量多24GHz的微帶接收天線陣列、微帶功分器、般配網絡以及混頻網絡,既有簡單的雙面板,也有復雜的多層混壓板。在PCB加工廠運用標準的FR4加工工藝即可施行加工,物料成本和加工成本都能獲得美好的扼制。

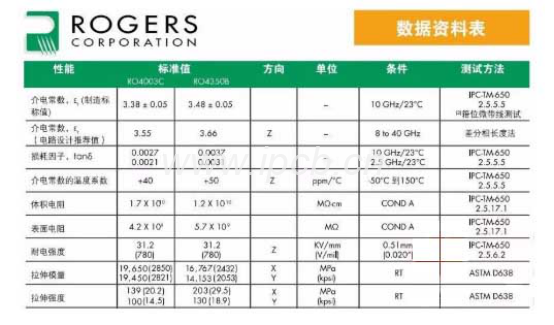

用RO4350B板材參數

RO4350B最吸引人的是其特別好的高頻性能,它不止在寬頻段內具備牢穩的介電常數,并且具備極低的傷耗系數,完全可以對付24GHz微波雷達對接收天線增益和微波傳道輸送傷耗的預設需要,是業界最具競爭力的低傷耗高頻板料。這個之外,Rogers企業為工程師供給了精準的微帶線預設工具和數量多實測應用數值,這要得預設周期能夠大幅縮減,作者普通經過兩個版本迭代就可以滿意預設指標。
